電動閥門氣動閥門自力式調節閥手動閥門

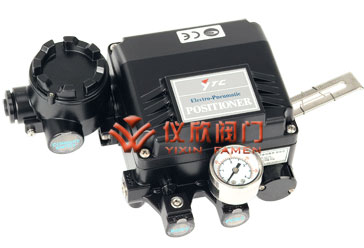

電-氣閥門定位器 YT-1000L 是一種從控制器或控制系統中接受 4~20mA 電流信號， 并向氣動執行機構輸送空氣來控制閥門開度的裝置。
|
在 5~200Hz 范圍內無共振現象。 |
 |
為了改變閥門的位置增加輸入電流。由①力矩馬達發生力，使 ②擋板和③噴嘴之間距離增加，從而噴嘴背壓急劇減小。⑤閥 芯向上移動,同時⑦氣門被打開，把出口 1 氣管空壓送到⑩執 行器。增加?執行機構內的壓力而使?執行機構的軸開始下 降。隨著?執行機構的軸下降與反饋桿連接的反饋彈簧被拉 伸。當定位器的輸入信號產生的電磁力矩與反饋彈簧的力矩相 平衡時，?執行機構軸停止動作。
| 形式 | 單作用 | 雙作用 |
|---|---|---|
| 輸入信號 | 4~20 mA DC | |
| 阻??? 抗 | 250±15?Ohm | |
| 輸入壓力 | 1.4~7 kgf/?? (20~100 Psi) | |
| 行?? 程 | 10~150 mm | |
| 氣源接口 | PT (NPT) 1/4 | |
| 壓力表接口 | PT (NPT) 1/8 | |
| 電源接口 | PF 1/2 (G 1/2) | |
| 防爆等級 | ExiaIIBT6, ExdmIIBT6, ExdmIICT6 | |
| 防護等級 | IP 66 | |
| 環境溫度 | -20℃~70℃(標準) | |
| 直 線 性 | ±1%?F.S. | ±2% F.S. |
| 滯后度 | 1% F.S. | |
| 靈 敏 度 | ±0.2% F.S. | ±5%?F.S. |
| 重 復 性 | ±0.5% F.S. | |
| 空氣消耗量 | 3 LPM (Sup=1.4kgf/?， 20Psi) | |
| 流量 | 80 LPM (Sup=1.4kgf/?， 20Psi) | |
| 材質 | 壓 鑄 鋁 | |
| 重量 | 2.8kg | |
