儀欣閥門:自力式調節閥>>自力式壓力調節閥

自力式壓力調節閥

一、自力式壓力調節閥 概述

ZZYP自力式壓力調節閥一種無需外加能源,利用被調節介質自身壓力變化來進行自動調節的閥門,是根據力學原理將被控介質引入執行機構產生力作用推動,控制閥芯元件上下位移達到自動調節,閥前或閥后恒壓或減壓的節能型產品。自力式壓力調節閥最大的特點是能在無電、無氣的場所工作,壓力設定值在運行中可隨意調整。采用快開流量特性,動作靈敏、密封性能好,廣泛應用于石油、化工、電站、輕工、印染等各種工業設備中氣體、液體、蒸汽等介質壓力的自動控制。

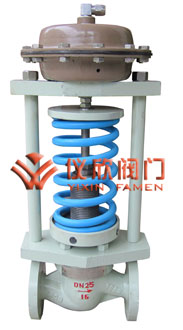

自力式壓力調節閥 自力式壓力調節閥
自力式壓力調節閥 自力式壓力調節閥尺寸圖

二、自力式壓力調節閥 主要零件材料

材料代號 C(WCB) P(304) R(316)
  主要
零件
閥體 WCB(ZG230-450) ZG1Cr18Ni9Ti(304) ZG1Cr18Ni12Mo2Ti(316)
閥芯、閥座 1Cr18Ni9Ti(304) 1Cr18Ni9Ti(304) 1Cr18Ni12Mo2Ti(316)
閥桿 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
膜片 丁睛橡膠、乙丙橡膠、氯丁膠、耐油橡膠
膜蓋 A3、A4鋼涂四氟乙烯
填料 聚四氟乙烯、柔性石墨
彈簧 60Si2Mn
導向套 HPb59-1

三、自力式壓力調節閥 主要技術參數

公稱通徑DN(mm) 20 25 32 40 50 65 80 100 125 150 200
額定流量系數Kv
額定行程 8 10 14 20 25 40 50
允許壓差(MPa) 2.5 2.0 1.6 1.0
公稱壓力(MPa) 1.6 4.0 6.4
流量特性 快開
壓力調節范圍(KPa) 15~50、40~80、60~100、80~140、120~180、160~220、200~260、240~300、
280~350、330~400、380~450、430~500、480~560、540~620、600~700、680~800 780~900、880~1000、600~1500、1000~2500
調節精度(%) ±5
工作溫度℃ 液體≤120;氣體≤80;帶冷凝器和散熱片≤350(適用于高溫工況)
適用介質 執水、氣體、蒸汽、低粘度介質
允許泄漏量 硬密封(L/h) 單座≤10-4×閥額定容量(IV級);雙座、套筒≤5×10-3閥額定容量(II級
軟密封(ml/min) 0.15 0.30 0.45 0.60 0.90 1.7 4.0 6.75
減壓比 最大 10
最小 1.25

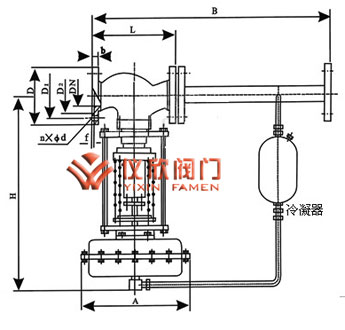

四、自力式壓力調節閥 外形連接尺寸

公稱通徑(DN) 20 25 32 40 50 65 80 100 125 150 200
L PN16、40 150 160 180 200 230 290 310 350 400 480 600
PN64 230 230 260 260 300 340 380 430 500 550 650
B 383 512 603 862 1023 1380 1800
H 壓力
調節
范圍
MPa
15~140 475 520 540 710 780 840 880 915
130~300 455 500 520 690 760 800 870 880
280~500 450 490 510 680 750 790 860 870
480~1000 445 480 670 740 780 850 860
600~1500 445 570 600 820 890 950 1000
1000~2500 445 570 600 820 890 950 1000
A 壓力
調節
范圍
MPa
15~140 φ280 φ308
130~300 φ230
280~1000 φ176 φ194 φ280
600~2500 φ85 φ96
導壓管接口螺紋 M16×15

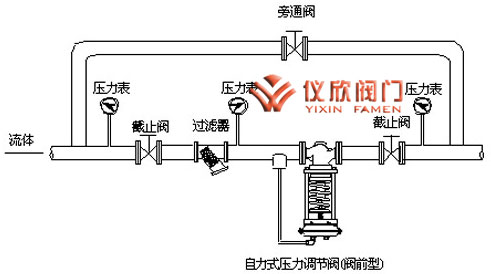

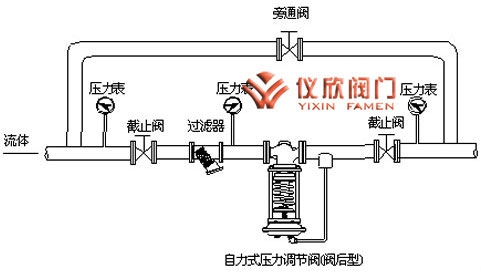

五、自力式壓力調節閥 安裝典型

自力式壓力調節閥 自力式壓力調節閥

訂貨須知:
⒈自力式調節閥valve產品型號與名稱⒉自力式調節閥valve公稱通徑DN⒊自力式調節閥valve連接形式⒋自力式調節閥valve公稱壓力和壓差⒌自力式調節閥valve額定流量系數KV⒍自力式調節閥valve流量特性⒎自力式調節閥valve適用溫度⒏自力式調節閥valve閥體和閥內組件材料⒐自力式調節閥valve電源電壓和控制信號⒑自力式調節閥valve是否帶附件以便為您正確選型。
