AW氣動執行器

一、AW氣動執行器 概述

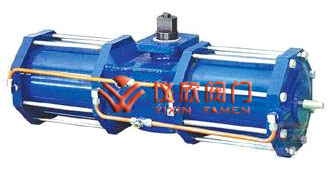

AW氣動執行器分為雙作用式和單作用（彈簧復位），兩個分體氣缸，雙活塞，拔叉式傳動結構，容易制造大尺寸缸體，輸出扭矩大，動作靈活平穩；氣缸內壁和活塞桿鍍硬鉻，有很好的抗磨性；所有滑動部件之間配有無油潤滑軸承和導向環以降低摩擦系數，延長使用壽命，AW氣動執行器的U型曲線特性輸出扭矩更適用于大口徑球閥、蝶閥的開關和調節，也可用于其它90°回轉場合。

AW氣動執行器	AW氣動執行器

二、AW氣動執行器 產品特點

1、回轉角度：雙作用式=90°，單作用式=90°從兩端可調節角度±5°
2、工作環境溫度：-20°～80℃。
3、氣源：過濾、干燥或加潤滑油的潔凈空氣，最小氣壓0.4MPa，最大氣壓1.0MPa。
4、基本設計：氣動雙氣缸雙活塞拔叉傳動機構。型號AW=雙作用式；型號AWS=單作用式(彈簧復位)。
5、附件功能：可配單(雙)電控電磁閥、限位開關回訊器、電氣定位器、氣源處理三聯件以及手動操作機構，完全實現自動或手動控制。

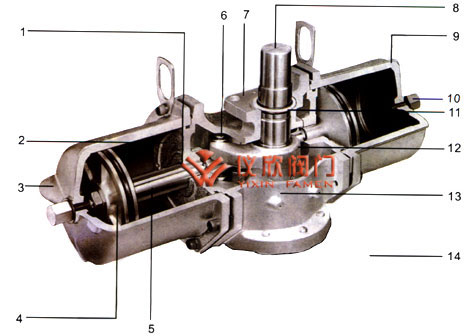

三、AW氣動執行器 氣動驅動裝置結構特點及主要零部件

1、軸承[金屬親PTEE]摩擦系數小，潤滑密封效果好。
2、隔板[HT200（FC200）]使氣室與回轉機構隔離，減少空氣消耗量，防止異物進入汽缸，同時為活塞導向，保證動作穩定。
3、進氣口[RC1/4，3/8，1/2]。
4、活塞[HT200（FC200）]輕巧耐壓，推力損失小，密封性好。
5、活塞桿[45（S45C+HCr）]強度高，表面度硬鉻，耐磨損。
6、銷軸[45（S45C+HCr）]表面度硬鉻，將活塞桿出力平穩供給撥叉。
7、手動蝸輪操作器安裝平臺。
8、軸[45（S45C+HCr）]耐磨損。
9、汽缸[QT450-10（FCD450）]。
10、限位螺柱調整開關角度，開關各自可調±5°。
11、O型圈[NBR]防水。
12、撥叉[QT450-10（FCD450）]將直線運動轉變?yōu)榛剞D運動，輸出力矩特性適應中大口徑閥門扭矩特性。
13、箱體[HT200（FC200）]。

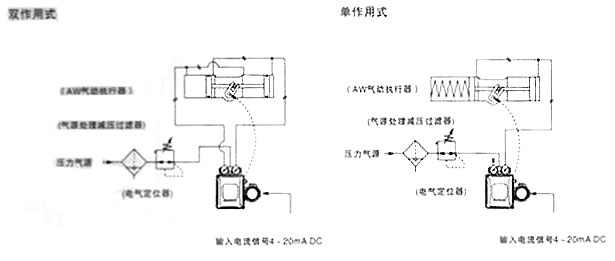

四、AW氣動執行器　雙作用式配管原理

五、AW氣動執行器　單作用式配管原理

六、AW氣動執行器　調節式配管原理（配電氣閥門定位器）

七、AW氣動執行器　雙作用輸出扭矩表

型號規格	氣源壓力（Mpa）
	0.3	0.4	0.5	0.6	0.7
AW13	515	620	770	930	1080
AW17	950	1270	1590	1910	2230
AW20	2150	2870	3580	4300	5020
AW25	3360	4480	5600	6720	7850
Aw28	5150	6860	8580	10300	12020
AW35	10120	13500	16870	20250	23620
AW40	13220	17630	22040	26450	30860
AW50	22460	29950	37440	44930	52420
AW60	47300	63070	78840	94610	110380

八、AW氣動執行器　單作用輸出扭矩表

型號規格	彈簧扭矩		氣源壓力（Mpa）
			0.4		0.5		0.6
	最小	最大	最小	最大	最小	最大	最小	最大
AW13S	230	430	185	340	340	545	490	700
AW17S	330	670	600	930	920	1290	1230	1573
AW20S	1190	1980	880	1670	1600	2390	2320	3110
AW25S	1600	2510	1970	2880	3090	4000	4210	5120
AW28S	2900	5610	1250	3960	2970	5685	4680	7400
AW35S	5520	10740	2760	7970	6130	11340	9510	14720
AW40S	8770	16140	1480	8860	5900	13260	10300	17670
AW50S	13110	27490	6370	20750	14840	29220	23310	37700

九、AW氣動執行器　氣缸容積及耗氣量計算和重量

型號規格		AW13	AW17	AW20	AW25	AW28	AW35	AW40	AW50	AW60
氣缸容量L（升）	雙作用A+B	6.5	14.3	30.8	48.5	73.0	148.2	193.2	350	630
	單作用B	3.25	7.15	15.4	24.2	36.5	74.1	96.1	175	315
重量Kg	雙作用	48	82	170	195	325	600	800	1070	1580
	單作用	65	116	223	280	450	845	1070	1400
